Nutzung der neuen BIMx Pro-Funktion: Anpassbare Schnittebene
Um die neue Pro-Funktion „Anpassbare Schnittebene“ in BIMx nutzen zu können, sind folgende Schritte notwendig:
1. BIMx App aktualisieren
Stelle sicher, dass du die aktuelle Version der BIMx App installiert hast.
2. Anmeldung mit Graphisoft ID
Melde dich in der App mit deiner Graphisoft ID an.
3. Verknüpfung mit einem Unternehmen
Die verwendete Graphisoft ID muss einem Unternehmen zugeordnet sein, das über gültige BIMx Pro Lizenzen verfügt.
4. Lizenzen und weitere Informationen
Weitere Details zur Lizenzierung findest du in den Artikeln:
– [BIMx Lizenzierung]
– [Graphisoft ID und Servicevertrag]
Nach erfolgreicher Anmeldung wird in BIMx ein PRO-Icon neben deiner Graphisoft ID angezeigt – dies bestätigt den Zugang zu den Pro-Funktionen.
Anpassung der Schnittebene
Um die Schnittebene im BIMx anzupassen, muss diese zuerst über Modell schneiden aktiviert werden. In BIMx Desktop kann die Schnittebene auch mit den Tastenkürzel C aktiviert werden.
Mit einem Rechtsklick auf die Schnittebene selbst kann der neue Befehl Schnittebene ändern ausgeführt werden.
Anschließend verändert sich der Mauszeiger zu einer dynamischen Auswahlfläche.

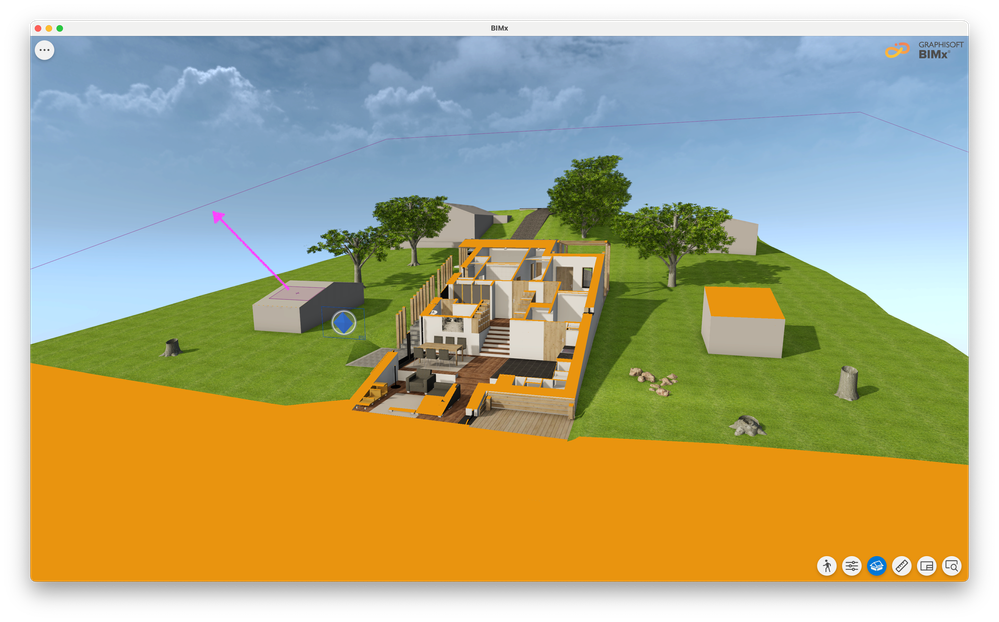

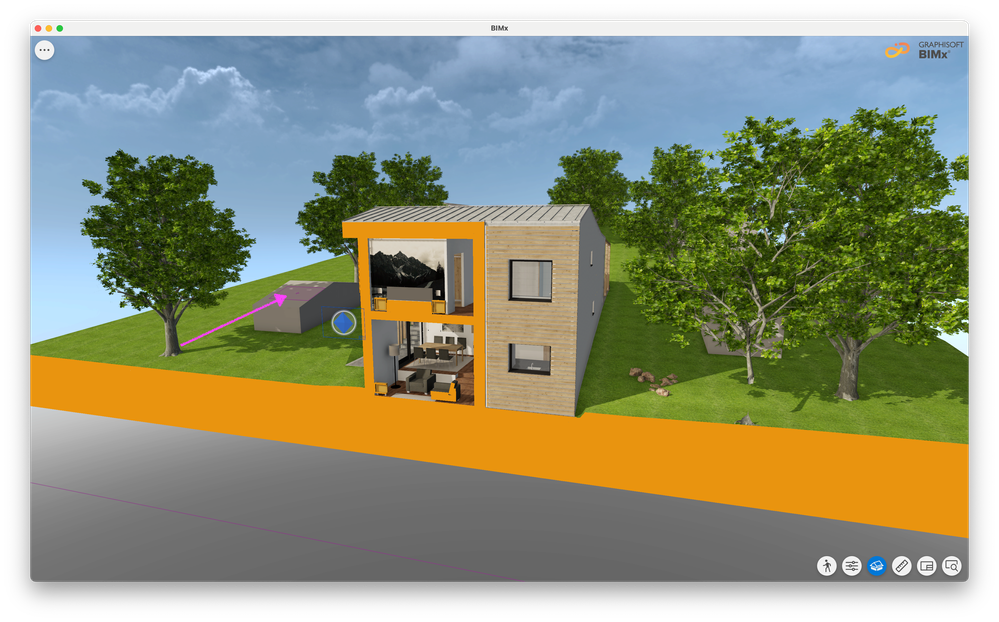

Wenn eine Fläche im 3D-Modell angeklickt wurde, wird die Schnittebene exakt in der Ebene dieser Fläche platziert. Damit liegt diese also direkt auf dem ausgewählten Element und übernimmt dessen Ausrichtung.
Dadurch können beliebig geneigte, horizontale oder vertikale Schnittebenen, welche sich an der vorhandenen Geometrie des BIMx Hyper-Modells orientieren, erstellt werden.
Wenn die Anpassung der Schnittebenenausrichtung passend festgelegt wurde, kann mit einem erneuten Rechtsklick zum regulären Mauszeiger zurückgewechselt werden.
In BIMx für mobile Endgeräte funktioniert die Funktion der anpassbaren Schnittebene vergleichbar. Nach dem Aktivieren der Modell schneiden Funktion kann die Schnittebene durch längeres Antippen angepasst werden.
